Circuito intermitente LED Flip Flop con Temporizador NE555/LM555

Les quiero presentar otro interesante y sencillo proyecto pero esta ves usaremos un temporizador 555 donde se realizara un pequeño circuito que controla 2 diodos LED de tal forma que uno de ellos encenderá mientras el otro queda totalmente apagado, y en un determinado tiempo el LED que había permanecido apagado se encenderá y el que estaba encendido se apagara, este proceso se repetirá constantemente.

Estructura interna del 555

CARACTERICICAS DEL NE555/LM555

Voltaje de entrada:	4.6V - 16VDC
Corriente de entrada:	100 mA
Corriente de salida:	200 mA
Temperatura de trabajo:	0 a 70°C
	Temporización desde microsegundos hasta horas
Peso:	0.8g
Modos de función:	Monoestable. Astable

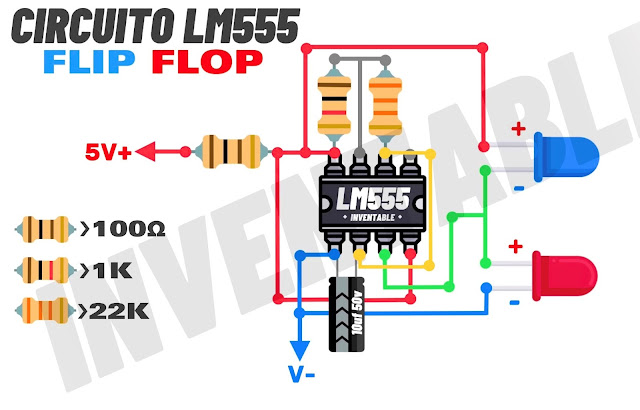

A continuación encontrara el diagrama para realizar este circuito, se ha diseñado de esta manera para aquellos que aun no conocen mucho sobre electrónica no se les dificulte a la hora de realizar lo.

¿Se ve un poco borroso?
¡Toque la imagen para apreciarla mejor!

Este simple circuito se ha realizado en una Protoboard y también encontrara un vídeo donde se realiza este proyecto.

Algo mas puede hacer es cambiar el valor del capacitor por uno distinto para obtener un resultado diferente es decir que la intermitencia puede ser mas rápida o lenta, Para obtener una intermitencia mas lenta el capacitor tiene que ser de un valor mas alto que el mencionado por ejemplo 100uf y si desea que fuera mas rápido el capacitor tiene que ser de un valor mucho mas bajo por ejemplo 4.7uf.
