Se les presenta un pequeño e interesante amplificador de sonido con el circuito integrado TDA2003 que proporciona una salida aproximada a 10w, esté integrado solo posee una salida por lo que es un amplificador monofónico, en caso de querer hacer un amplificador estéreo es decir 2 canales, se debe replicar el circuito exactamente igual donde cada uno trabaja con una señal independiente (Izquierda y derecho)
Encapsulado:TO-220
CARACTERÍSTICAS DEL TDA2003
Tipo de amplificador: | Clase AB | |
Voltaje de operación | 8v a 18v | |
Corriente Máxima: | 3.5A | |
Potencia de salida: | 10W | |
Disipacion de potencia en Tcase: | 90°C | |
Encapsulado: | TO-220 |

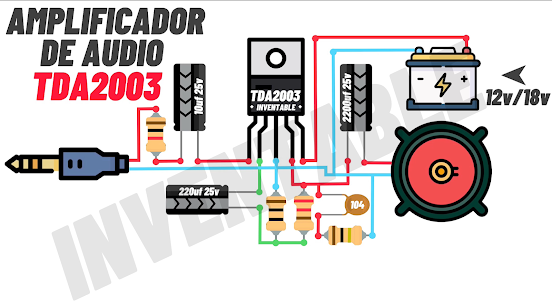

Se les proporcionará un diagrama especificado de tal forma todos logren entenderlo fácilmente.
 |
| ¿Se ve un poco borroso? ¡Toque la imagen para apreciarla mejor! |
Aunque en sus características tiene como voltaje mínimo de 8v se recomienda que alimentarlo con 12v y 3.5A para un buen desempeño o también trabajando a 18v (Tensión Máxima) se lograra mejor calidad en el sonido es decir menor ser la distorsión o incluso puede no llegar a distorsionar.
Pueden aumentar la ganancia del amplificador variando la resistencia de 10Ω (café, negro, negro) tiene que ser un valor mucho menor, mientras mas bajo sea el valor mas potencia tendrá y entre mas alto el valor de la resistencia es todo lo contrario (Mas de 3.3Ω menos de 10Ω) no se recomienda bajar mucho la resistencia porque se perderá la calidad de sonido.
Aquí se encuentra el vídeo de como armar este pequeño amplificador.
