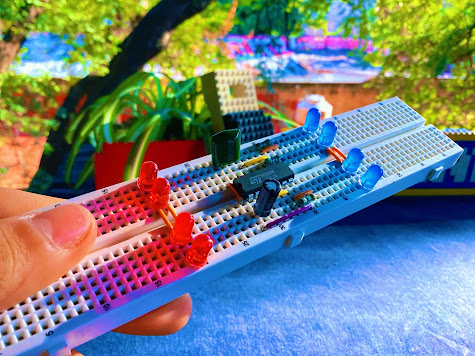

Para los aficionados de la electrónica se les presenta un circuito intermitente que simula el funcionamiento de las luces de policía con ayuda del integrado NE556, a diferencia del popular NE555 este pose dos temporizadores internos, lo equivalente a 2 NE555 en un solo encapsulado. Para este proyecto se requiere de una fuente de 9V 500mhA o superior pero siempre manteniendo el voltaje antes mencionado.

COMPONENTES:

• IC NE556 (x1)
• Capacitor de 1uf 50v (x1)
• Capacitor de 0.01uf 100v (x1)

• Resistencia de 470 Ohm (x1)
• Resistencia de 1M Ohm (x1)
• Leds azules (x4)
• Leds rojos (x4)

Suministro de voltaje mínimo y máximo	5V-14V
Tipo de salida	2 Salidas
Máxima potencia de salida	200mA
Temperatura de operación máxima	70°C
Características	Temporizador Doble
Encapsulado:	DIP 14

A continuación encontrara el diagrama para realizar este circuito, se ha diseñado de esta manera para aquellos que aun no conocen mucho sobre electrónica no se les dificulte a la hora de realizar lo.

¿Se ve un poco borroso?
¡Toque la imagen para apreciarla mejor!
